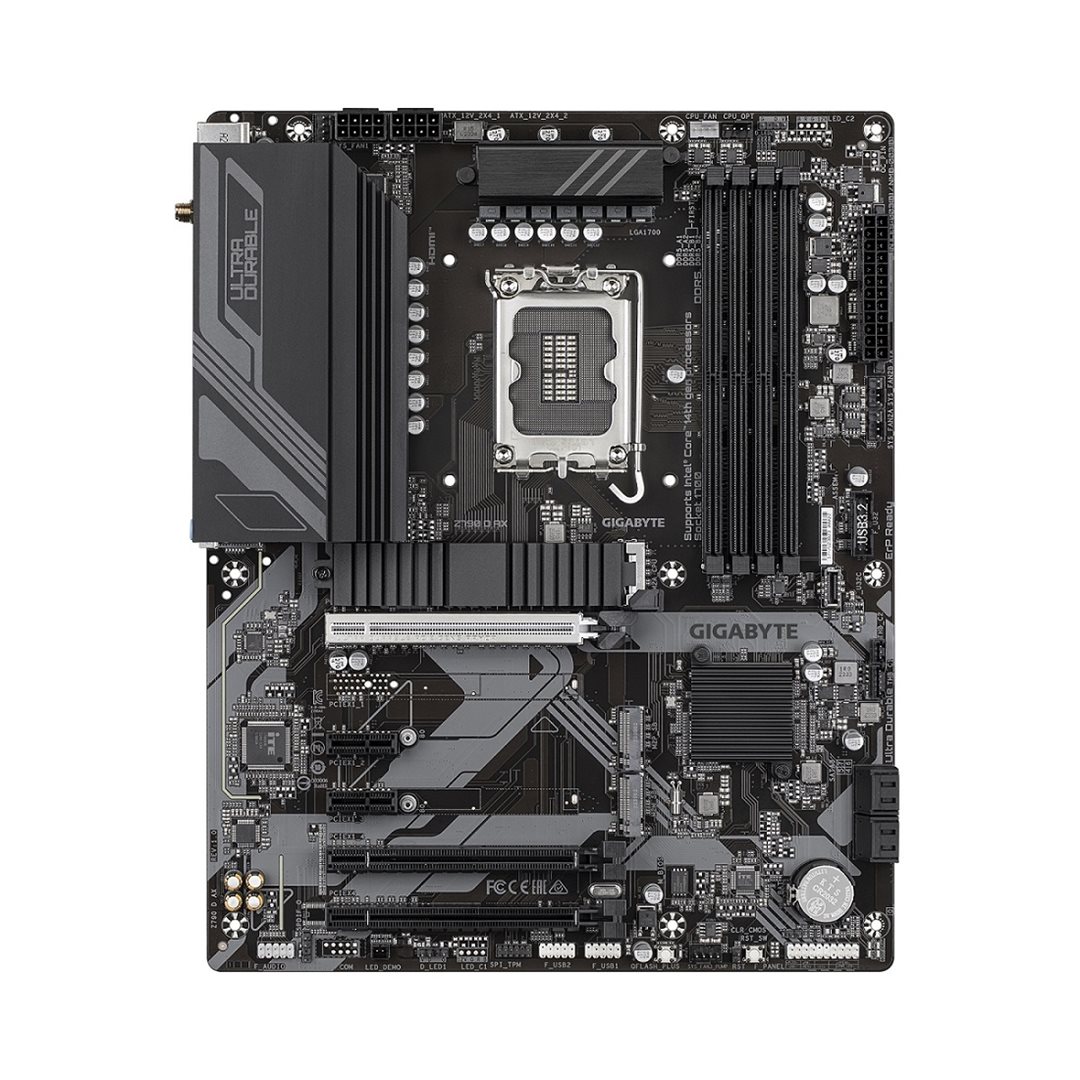

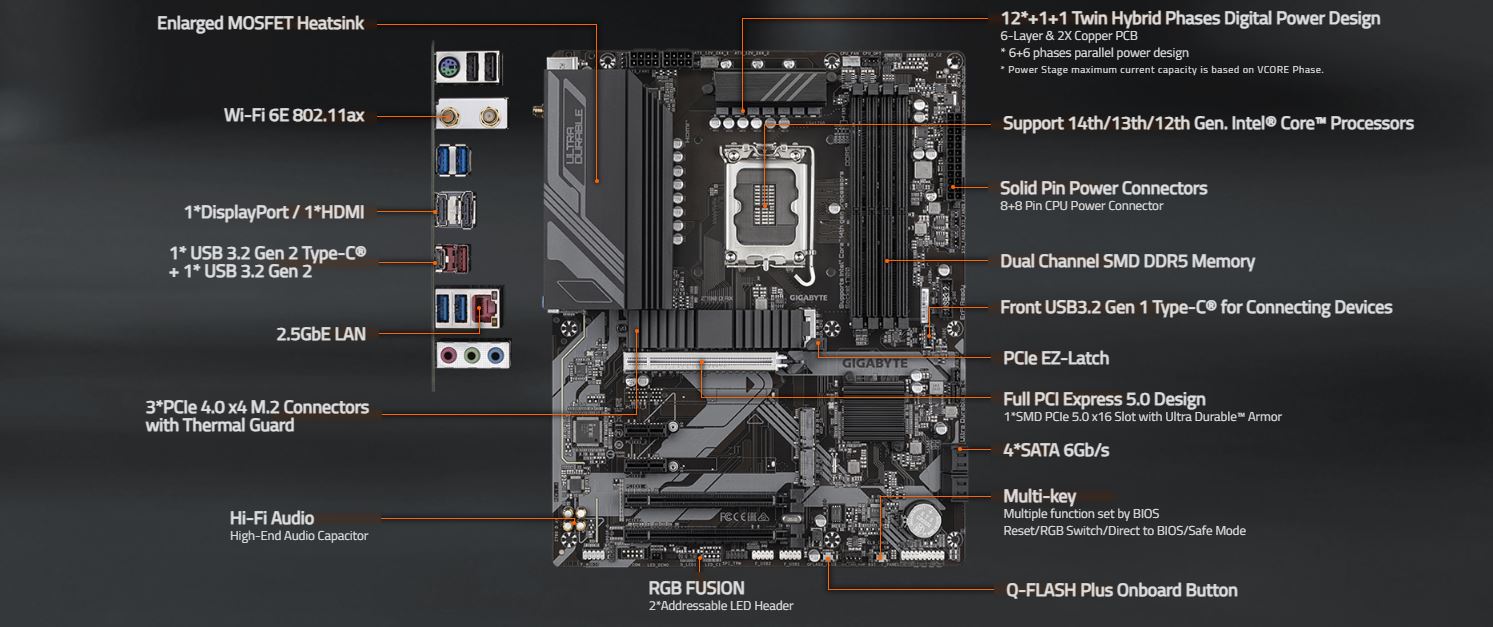

GIGABYTE Z790 D AX (rev. 1.0)

Chipset: Intel® Z790 Express
Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: Intel® Core™, Pentium® Gold a Celeron® 14., 13. a 12. generace
Patice procesoru: LGA1700
Paměť:
* 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4400MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy: specifikace se může lišit v závislosti na podpoře CPU
* 1x HDMI® 2.1
* 1x DisplayPort 1.2

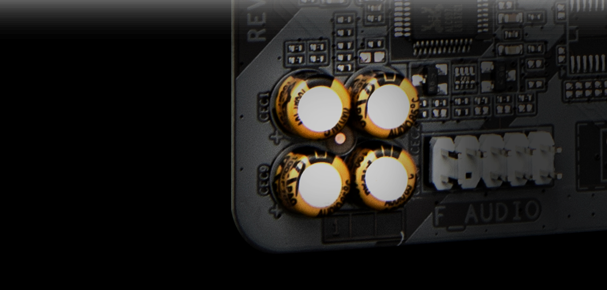

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Intel® Wi-Fi 6E AX211 + BT v5.3
Rozšiřující sloty:
* 1x PCI Express x16 podpora PCIe 5.0 x16 (PCIEX16)
* 1x PCI Express x16 podpora PCIe 4.0 x4 (PCIEX4)
* 1x PCI Express x16 podpora PCIe 3.0 x1 (PCIEX1_4)
* 2x PCI Express x1 podpora PCIe 3.0 x1 (PCIEX1_2, PCIEX1_3)
Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

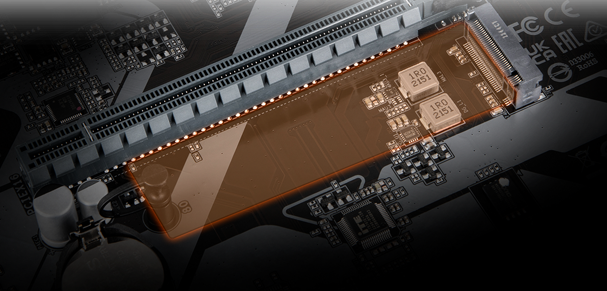

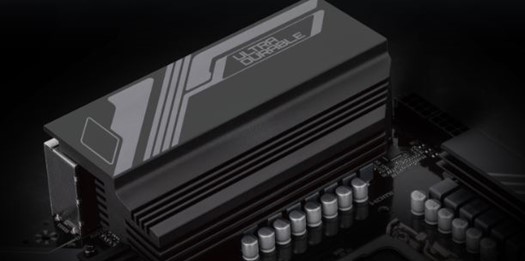

* 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 1x M.2, M key, typ 2280 - podpora SATA a PCIe 4.0 x4/x2 SSD (M2M_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení NVMe SSD a pro úložná zařízení SATA
USB:
Zadní USB (celkem 8 portů)
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 1x USB 3.2 Gen 2 typu A (červený)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 7 portů)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1
Porty na zadním panelu:
* 1x klávesnice/myš PS/2
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 1x USB 3.2 Gen 2 typu A (červený)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1

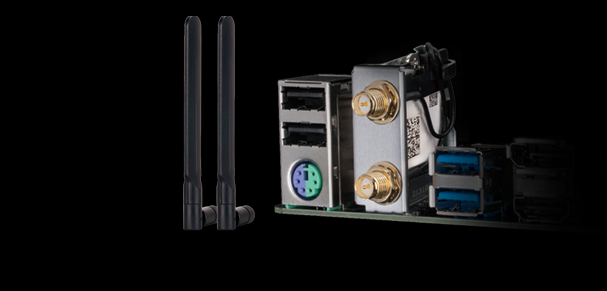

* 2x SMA anténní konektor (2T2R)
* 1x HDMI
* 1x DisplayPort

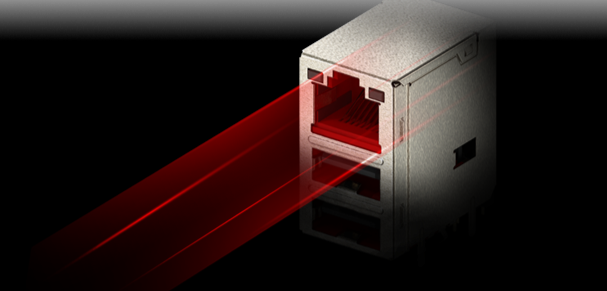

* 1x RJ-45
* 3x audio jack
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 2x 8-pin ATX 12V napájecí konektor

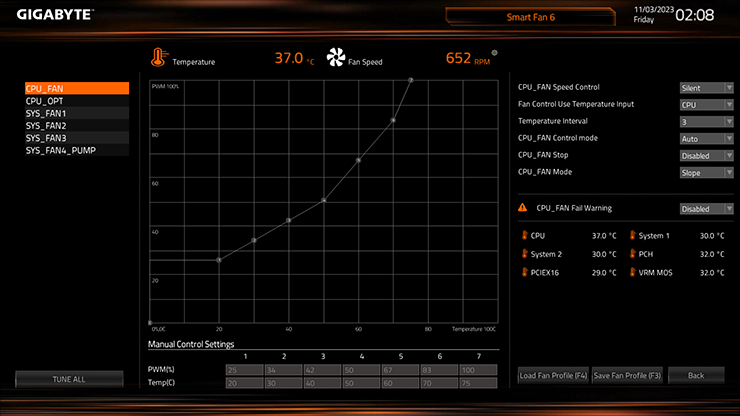

Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x CPU fan/water cooling pump header
* 3x system fan headers
* 1x system fan/water cooling pump header
Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB typ-C® konektor s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 2x Thunderbolt™ add-in card konektor
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x tlačítko reset

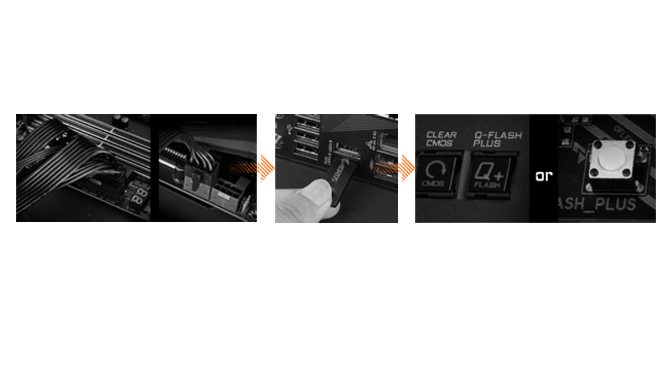

* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/Z790-D-AX-rev-10#kf
, ,
