Technická specifikace

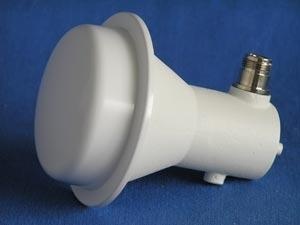

Zářič je určen pro ty, kteří si chtějí postavit svou parabolickou anténu pro pásmo 5 GHz. Bez drahého přístrojového vybavení není možné správně vyrobit a nastavit (zejména PSV) anténu pro toto pásmo. S naším zářičem máte možnost si takovou anténu sestavit.


Kompenzační šrouby na plášti jsou nastaveny a zajištěny z výroby (nikdy je nepovolujte!) Také nepovolujte konektor, porušili byste antikorozní ochranu závitu! Průměr válcové části 40 mm odpovídá rozměrům běžných držáků satelitních konvertorů, proto je uchycení jednoduché.


Můžete použít off-setové i středové paraboly. Ale některé paraboly, zejména off-setové je obtížné sklopit pro vodorovný příjem. Zisk celku s parabolou závisí na několika parametrech, proto je možné jej bez měření pouze odhadnout. U každého kusu je při výrobě měřeno PSV.


Níže uvedená tabulka je tedy pouze informativní a skutečný zisk se může lišit.

Technické parametry:

Kmitočtové pásmo 5,15 - 5,85 GHz
Zisk 11 dBi
PSV 5,15 - 5,2 GHz
PSV 5,2 - 5,85 GHz ? 1,8
? 1,5
Polarizace horizontální nebo vertikální dle polohy
Konektor N - Female
Rozměry
(bez konektoru) 124 x 124 x 25 mm
Tělo zářiče odlitek ze slitiny kovů
Povrchová úprava vypalovací barva
Kryt UV stabilizovaný ABS
Konektor zlacený kontakt, dielektrikum PTFE (Teflon®)

Odhad zisku dle o paraboly:
o 30 cm 23 dBi
o 40 cm 25 dBi
o 60 cm 27 dBi
o 70 cm 29 dBi
o 90 cm 32 dBi
o 120 cm 35 dBi
o 150 cm 37 dBi


Zářič je vnitřně ošetřen vysokofrekvenční technologií "Hydrophobic coating", která zvyšuje odolnost proti vlhkosti.


Při montáži dodržujte správnou polohu zářiče, aby mohl odtékat kondenzát (sražená vzdušná vlhkost), stáhněte si montážní schéma naší parabolické antény JPRC-28. Pokud použijete středovou parabolu, musíte vyvrtat dírku (o cca 2mm) do plastového krytu na jeho spodní straně (podle zvolené polarizace viz obr. v kartě Download).

JZC vrtání dirky při montáži na středovou parabolu
, ,
