Aktivní/pasivní POE injektor - 12x 1Gb/s, stíněný panel, 802.3af/at

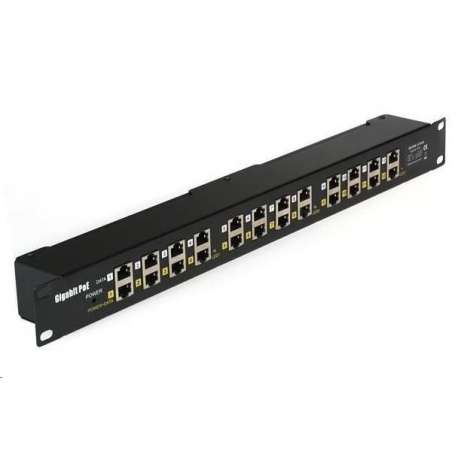

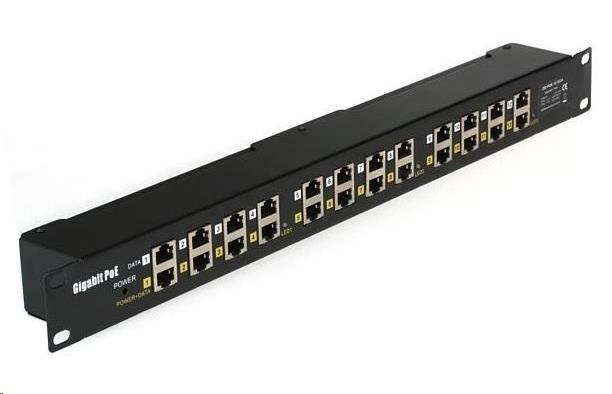

Panel do 19" racku integrující 12 gigabitových stíněných aktivních POE injektorů s napájecím rozsahem 24 - 57V.
Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, zemnění vyvedeno do casu.
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

• provedení 19" rack
• LED kontrolka pro zjištění funkčního napájecího adaptér
• 2 vstupní napájecí konektory - standardní jack 2,1 mm
• Vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
• Vstupní napětí 24-57V, maximální výkon 120W

Třístupňová LED signalizace proudových hodnot na třech skupinách portů:
- pokud ani jeden port ze skupiny nepřekročí proud 20mA, led signalizace nesvítí
- pokud je proud alespoň na jednom z portů ze skupiny v rozmezí 20-400mA, led signalizace svítí zeleně
- pokud proud na jednom z portů ze skupiny překročí hranici 400mA led signalizace svítí červeně, tedy odběr se blíží kritické hranici 650mA

Použití:

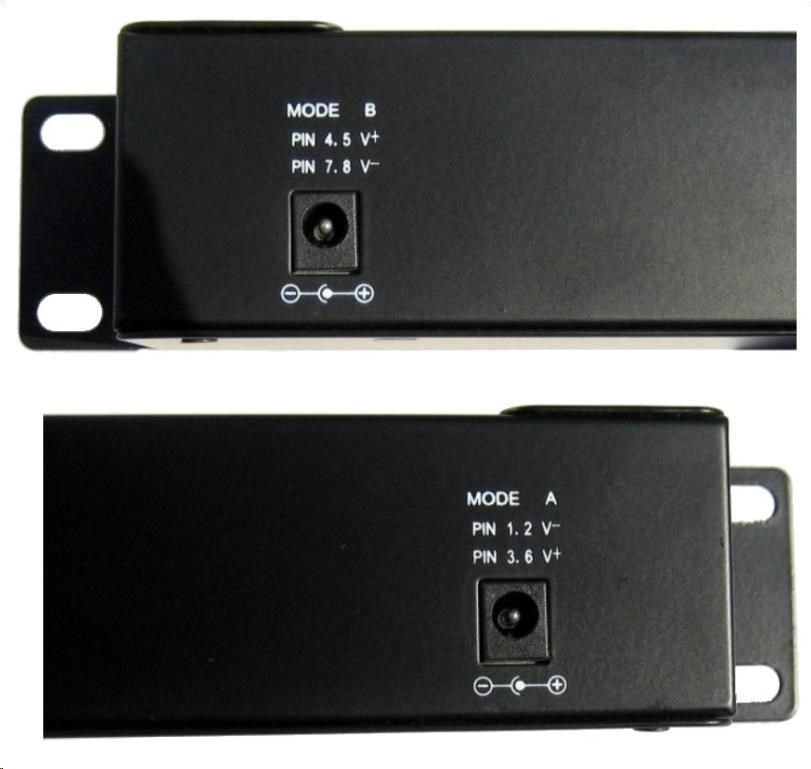

Vstup pro napájení prostřednictvím dvou 2.1mm 60V jacků, z obou vstupů je vždy zároveň napájeno všech 12 portů v režimu dle zvoleného A/B vstupu:
Režim A (Mode A):
Kompatibilní s prvky využívající napájení na pinech 1/2- a 3/6+ jako např. nejrůznější WiFi AP, IP telefony a kamery využívající napájecí adaptéry 802.3af/ 802.3at (Mode A): Cisco, HP , Siklu, Viotek, Uniview, Hikvision, Dahua, Grandstream, Yealink.
Data se posílají po všech čtyřech párech (využívá se tzv. fantómové napájení)
Režim B (Mode B):
Kompatibilní s prvky využívající napájení na pinech 4/5+ a 7/8- jako např. prvky využívající pasivní PoE 24V (Mode B) od Mikrotiku a Ubiqiti.
Data se posílají po všech čtyřech párech (využívá se tzv. fantómové napájení)

Upozornění:
Nelze kombinovat zařízení využívající Mode A společně se zařízeními používající Mode B, při takovém zapojení hrozí poškození ethernetových portů vašich jednotek! Důkladně ověřte než zapojíte!

Volba napájecího zdroje:
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace, max. 120W.

Technické specifikace
Vstupní napájení:	24-57V/ 120W (2x 2.1 60V power jack)
Vstup napájení:	2x 2.1mm jack
Data páry:	1/2 & 3/6 & 4/5 & 7/8
Napájecí páry:	Režim A) 4/5+ & 7/8- (48V) Režim B) 1/2- & 3/6+ (48V)
Normy:	TIA/EIA 568 Cat. 5
LAN:	10/100/1000 Mbps
OCP ochrana:	vratná pojistka RF60 na každém portu (650mA, +15%/-10%)
Hmotnost:	1,2 kg
Rozměry:	482.6mm × 44.3mm × 52mm/td>
Provozní teplota:	0~40°C
Skladovací teplota:	-40~70°C
Provozní vlhkost:	10%~80% RH
Skladovací vlhkost:	5%~90% RH
Certifikace:	CE

.
, ,
