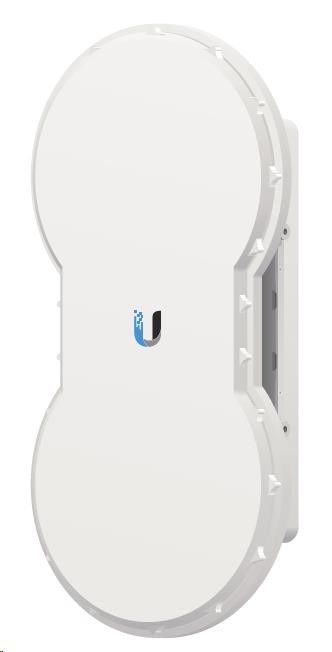

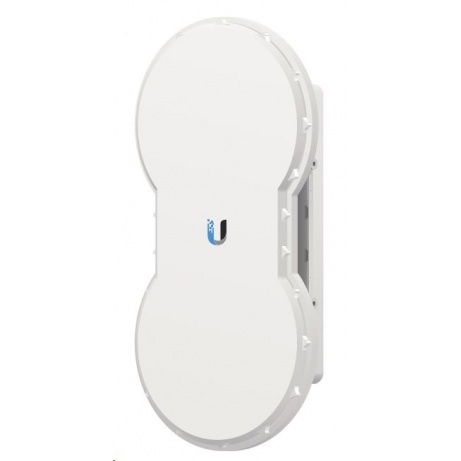

airFiber AF5U, 1Gbps+, 5GHz

---

Současně nejvyspělejší technologie páteřního spoje v pásmu 5 GHz. Díky pokročilým technologiím HDD, eXtended Range, modulaci 256QAM komunikuje rychlostí až 1 Gbps.
Spoj je možné realizovat do vzdálenosti 100km dle nastaveného výkonu.
Pro kompletní spoj je třeba zakoupit dvě jednotky.
Zařízení není možné provozovat na území ČR podle platných VO-R!

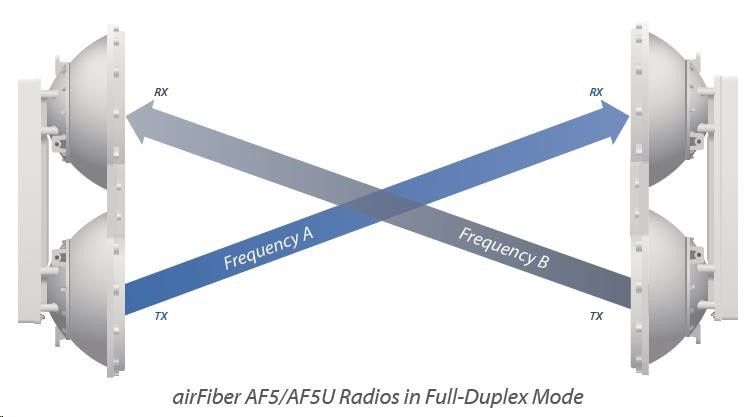

Krom standardní podpory TDD a FDD přišel airFiber s novou techologií HDD (Hybrid Division Duplexing). Nová technologie xRT (eXtended Range Technology) umožňuje maximální dosah až 100+km. Toto spolu s dalšími inovativními technologiemi a systémem AirOS tvoří jedinečný rychlý páteřní spoj s jednoduchou instalací a správou.

Technické specifikace:
Dimensions 938.4 x 468.4 x 281.4 mm
Weight 16 kg (Mount included)
Max. Power Consumption 40 W
Power Supply 50V, 1.2A PoE GigE Adapter (Included)
Power Method Passive Power over Ethernet (42-58VDC)
Certifications CE, FCC, IC

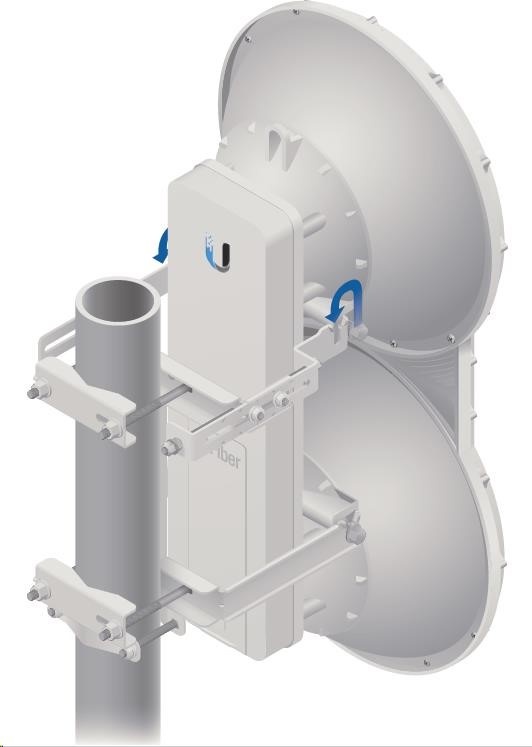

Mounting Pole Mount Kit (Included)
Wind Loading 194 lbf @ 125 mph
Wind Survivability 125 mph
Operating Temperature -40 to 55°C

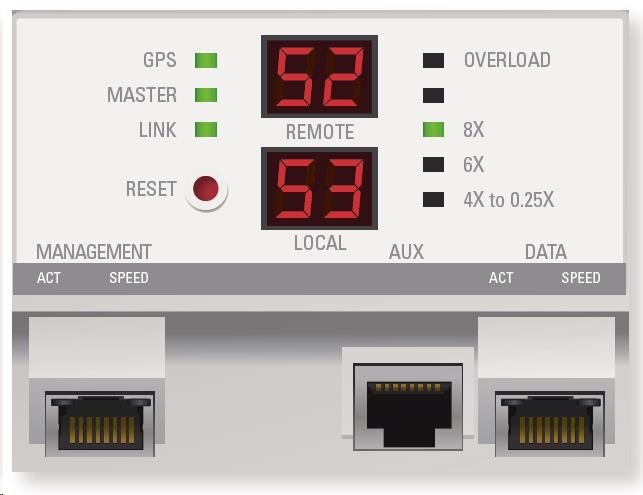

LEDs (12) Status LEDs:
Data Port Link/Activity
Data Port Speed
Management Port Link/Activity
Management Port Speed
GPS Synchronization
Master/Slave
Link Status
Modulation Mode 0.25x to 4x, 6x, 8x, Overload
Remote and Local Displays (Calibrated Signal Strength)
Interface
Data Port (1) 10/100/1000 Ethernet Port
Management Port (1) 10/100 Ethernet Port
Auxiliary Port (1) RJ-12, Alignment Tone Port
System
Maximum Throughput 1.0+ Gbps
Maximum Range 100+ km (Dependent on Regulatory Region)
Packets per Second 1+ Million
Encryption 128-Bit AES
Forward Error Correction 164/205
Cyclic Prefix 1/16 Fixed
Uplink/Downlink Ratio 50% Fixed
Radio Frame Synchronization GPS
Dynamic Frequency Selection
Operating Frequency:
AF5U
FCC 15.247, IC RSS 21 : 5725 - 5850 MHz
ETSI EN 302 502 : 5725 - 5875 MHz
Other Regions : 5725 - 6200 MHz
--------------------------------------------------------------------

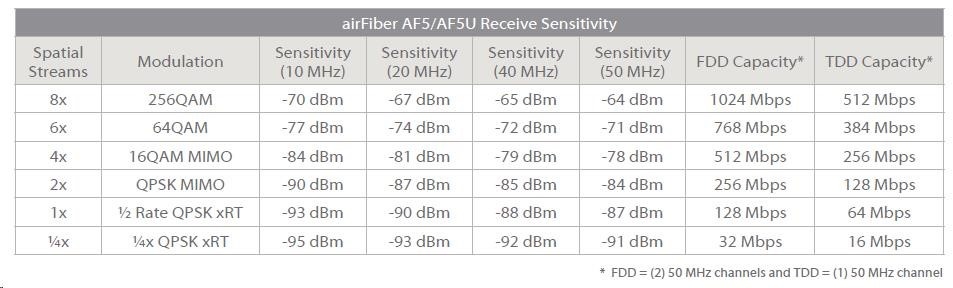

airFiber AF5/AF5U Receive Sensitivity
Spatial
Streams Modulation Sensitivity FDD Capacity* TDD Capacity*
8x 256QAM -65 dBm 1024 Mbps 512 Mbps
6x 64QAM -72 dBm 768 Mbps 384 Mbps
4x 16QAM MIMO -77 dBm 512 Mbps 256 Mbps
2x QPSK MIMO -83 dBm 256 Mbps 128 Mbps
1x 1 Rate QPSK xRT -87 dBm 128 Mbps 64 Mbps
1x 1x QPSK xRT -90 dBm 32 Mbps 16 Mbps
* FDD = (2) 50 MHz channels and TDD = (1) 50 MHz channel
GPS GPS Clock Synchronization
Transceiver
EIRP ~50 dBm (Dependent on Regulatory Region and Frequency Band)
Frequency Accuracy ±2.5 ppm without GPS Synchronization
±0.2 ppm with GPS Synchronization
Channel Bandwidth 10/20/40/50 MHz
Modulation 256QAM MIMO
64QAM MIMO
16QAM MIMO
QPSK MIMO
1 Rate QPSK xRT
1 Rate QPSK xRT
Integrated Split Antenna
TX Gain 23 dBi
RX Gain 23 dBi
Beamwidth 6°
Front-to-Back Ratio 70 dB
Polarity Dual-Slant Polarization
Cross-Polarity Isolation > 28 dB

---
